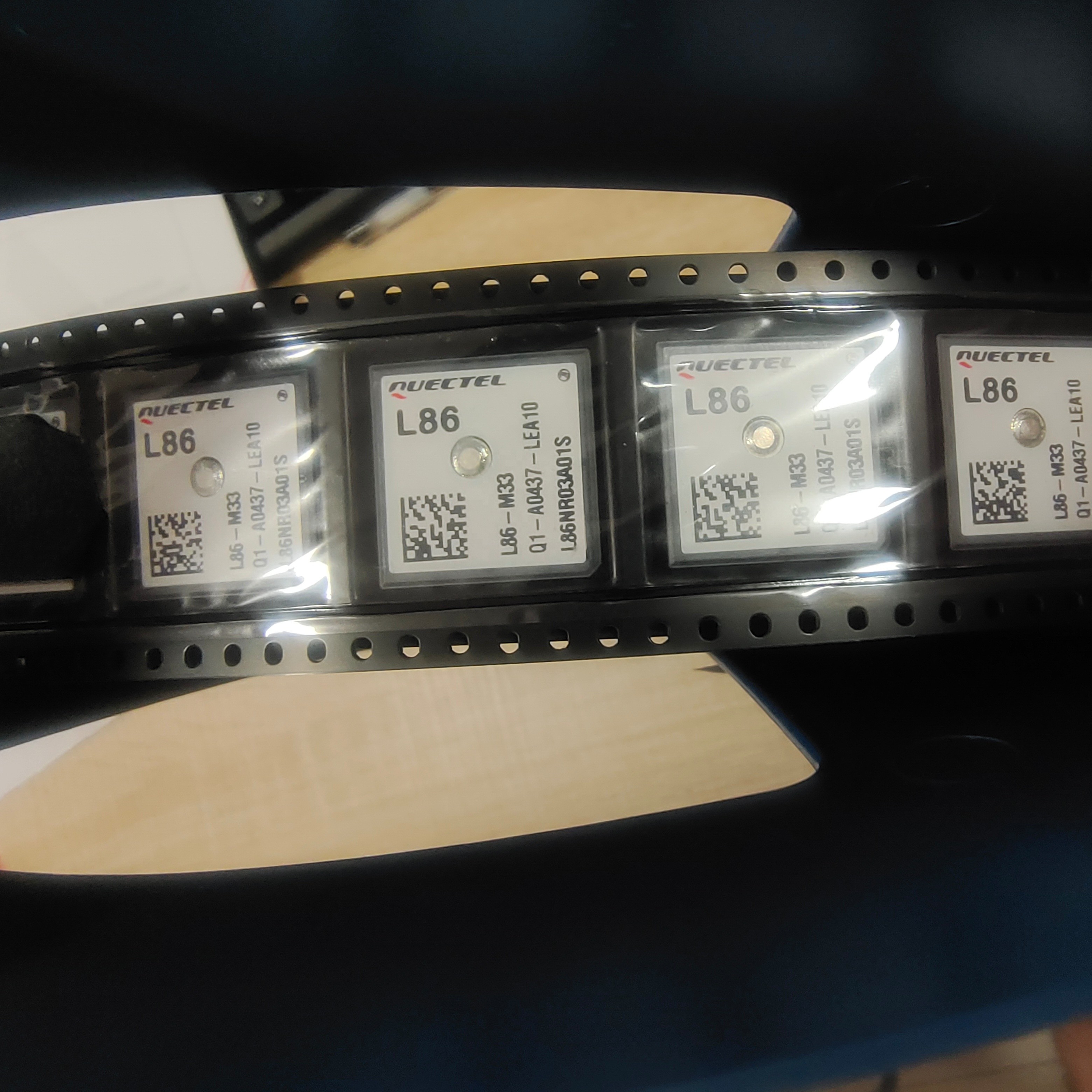

L86-M33 Compact LTE Modem Module GNSS POT module Geïntegreerde antenne
| Plaats van herkomst | Shanghai, China |
|---|---|
| Merknaam | QuecteI |
| Modelnummer | L86-M33, L86-M33 |
| Prijs | $0.50 - $13.00/pieces |
| Verpakking Details | Originele gloednieuwe. |
| Levering vermogen | 50000 stuks per dag |
Neem contact met me op voor gratis monsters en coupons.
WhatsAppen:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Type | LCC | Haven | ShenZhen |
|---|---|---|---|
| Markeren | Compacte LTE-modemmodule,LTE-modemmodule GNSS,L86-M33 |
||
Productomschrijving
Productgegevens
GNSS L86 L86-M33 MT3333 Chipset Low Power Compact GPS Module LCC Package Geïntegreerde Antenne L86 M33 L86M33
Beschrijving
BeschrijvingOverzichtL86 is een ultracompacte GNSS POT (Patch on Top) -module met een ingebedde 18,4 mm × 18,4 mm × 4.0 mm patch antenne en maakt gebruik van de MediaTek nieuwe generatie GNSS chipset MT3333 die de perfecte prestaties bereiktHet is ontworpen om compatibel te zijn met de Quectel GPS L80-module in de compacte en verenigde vormfactor en biedt een flexibel en schaalbaar platform voor de migratie van GPS naar GNSS.Dit ruimtebesparende ontwerp maakt de L86 een perfecte module voor miniatuurapparatenDoor het LCC-pakket te gebruiken en een patch-antenne te integreren, heeft de L86 uitzonderlijke prestaties zowel bij het opnemen als bij het volgen.Het combineert geavanceerde AGPS genaamd EASYTM (Embedded Assist System) en bewezen AlwaysLocateTM technologie, L86 bereikt de hoogste prestaties en voldoet volledig aan de industriële norm.EASYTM-technologie stelt L86 in staat om automatisch banen te berekenen en te voorspellen met behulp van de in het interne RAM-geheugen opgeslagen ephemeris-gegevens (tot 3 dagen)Met de AlwaysLocateTM-technologie kan L86 de positie snel vaststellen, zelfs bij signaalniveau's binnen met een laag stroomverbruik.L86 kan de aan/uit-tijd adaptief aanpassen om een evenwicht te bereiken tussen positioneringsnauwkeurigheid en stroomverbruik volgens de omgevings- en bewegingsomstandigheden. L86 ondersteunt automatische antenne schakeling functie. Het kan het schakelen tussen interne patch antenne en externe actieve antenne te bereiken.het houdt de positie tijdens het schakelen procesDoor zijn compacte ontwerp, hoge precisie en gevoeligheid is L86 perfect geschikt voor een breed scala aan M2M toepassingen zoals draagbare apparaten, automotive, persoonlijke tracking,veiligheids- en industriële PDA'sHet is vooral geschikt voor speciale toepassingen, zoals GPS-muis en OBD.
Belangrijkste voordelen
Multi-GNSS-motor voor GPS, GLONASS, Galileo en QZSS
Ingebedde patch-antenne: 18,4 mm × 18,4 mm × 4,0 mm
Extremely compact footprint: 16,0 mm × 16,0 mm × 6,45 mm
Automatische antenne-schakelfunctie
Ondersteuning van kortsluitingsbescherming en antennedetectie
Ingebouwde LNA voor betere gevoeligheid
EASYTM, een geavanceerde AGPS-technologie zonder extern geheugen
Ultra laag stroomverbruik in trackingmodus, 26mA
AlwaysLocateTM, een intelligente controller voor periodieke modus
LOCUS, een ingebouwde loggerfunctie zonder host en externe flits
Hoge gevoeligheid: -167 dBm @Tracking, -149 dBm @Acquisition
99 aankoopkanalen, 33 trackingkanalen
Ballonmodus, voor hoge hoogte tot 80 km
Ondersteuning DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
Uitstekende anti-jamming prestaties dankzij multi-tone actieve interferentie canceller
PPS VS. NMEA kan worden gebruikt voor tijdsdienst
Ondersteuning SDK-opdracht ontwikkeld door Quectel
GNSS-functies
GPS L1-bandontvanger (1575.42MHz)/GLONASS L1-bandontvanger (1601.71MHz):
Kanaal: 33 (Tracking) / 99 (Acquisition) C/A Code
SBAS: WAAS, EGNOS, MSAS, GAGAN
Horizontale positie nauwkeurigheid:Autonoom: < 2,5m CEP
Velociteitsnauwkeurigheid:Zonder steun: < 0,1 miljoen/s
Acceleratie nauwkeurigheid:Zonder steun: < 0,1 m/s2
Timing nauwkeurigheid:1PPS Uit: 10ns Terugkooptijd: <1s
TTFF @-130 dBm met EASYTM:Koud starten: < 15 s Warm starten: < 5 s Warm starten: < 1 s
TTFF @-130 dBm zonder EASYTM:Koud starten: < 35 s Warm starten: < 30 s Warm starten: < 1 s
Gevoeligheid:Verwerving: -149 dBm Tracking: -167 dBm Reacquisitie: -161 dBm
Dynamische prestaties:Maximale hoogte: max. 18000m Maximale snelheid: max. 515m/s Maximale versnelling: 4G
Interfaces
Serial Interface:UART: Verstelbaar 4800bps~115200bps Standaard: 9600bps
Actualisatietempo:1Hz (Standaard), tot 10Hz
In-/uitspanning:2.7V~2.9V
Protocolen:NMEA 0183 PMTK
Algemene kenmerken
Temperatuurbereik:-40 °C ~ +85 °C
Afmetingen:18.4 mm × 18.4 mm × 6.45 mm
Gewicht:Ongeveer 7,6 gram.
Energiebeheer
Stroomvoorziening:3.0V~4.3V
Verwerving van vermogen:30mA @3,3V (GPS+GLONASS)
Vermogen traceren:26mA @3,3V (GPS+GLONASS)
Energiebesparing:3.5mA @AlwaysLocateTM (Note1) 7uA @Backup Mode 1mA @Standby Mode Periodieke modus
Opmerking1: gemeten in GPS+GLONASS-systeem in outdoor statische modus.
