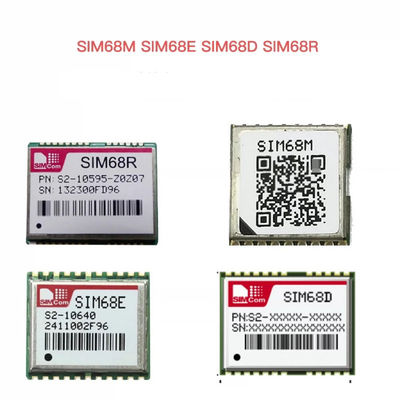

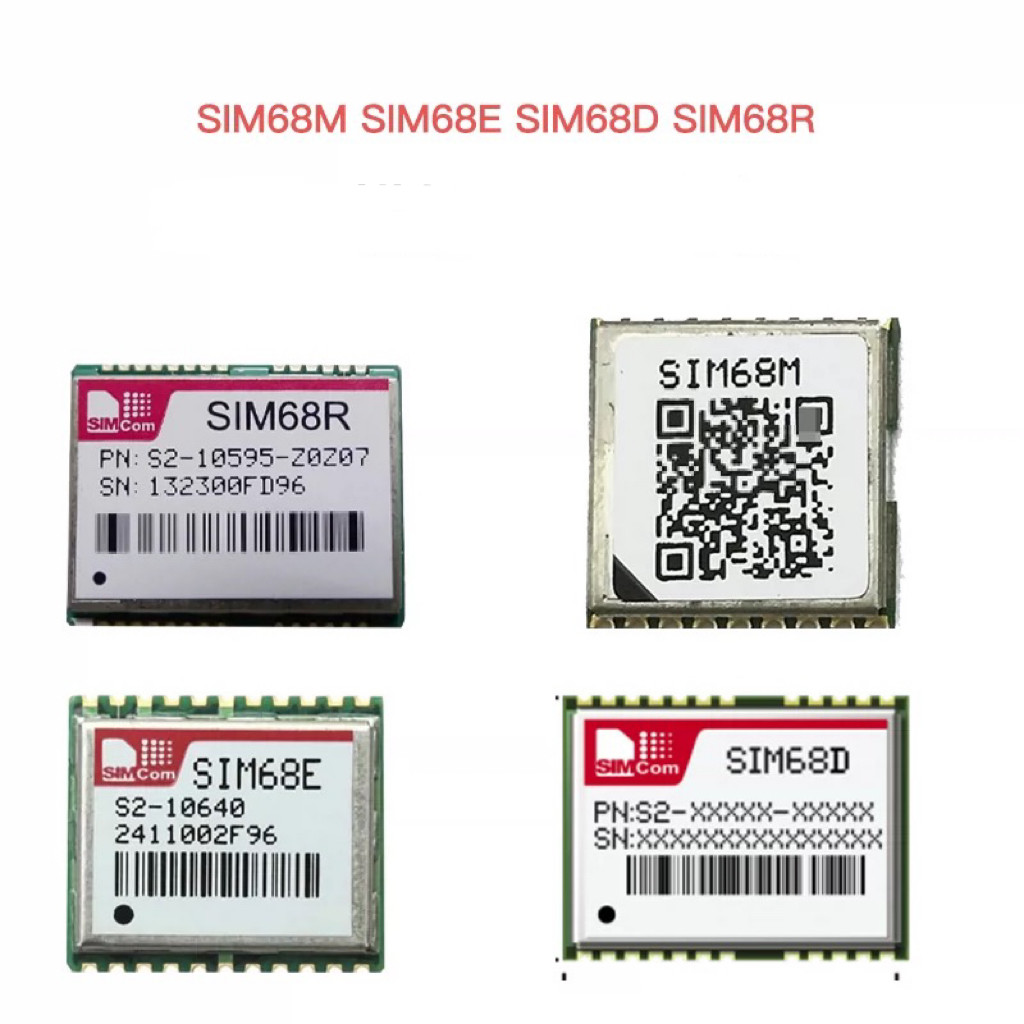

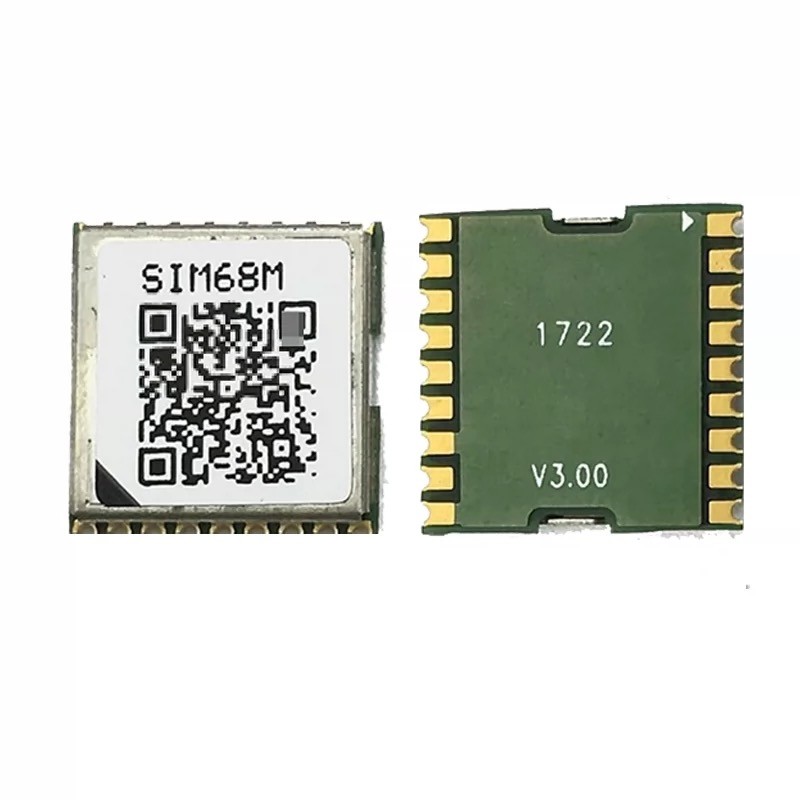

SIMCOM SIM68M Elektrische GPS GNSS-module Ondersteuning GPS/GLONASS/Galileo/QZSS

Mechanische gegevens
• Afmetingen: 10,1*9,7*2,5 mm
• Gewicht: 0,5 g

Kenmerken
• Ondersteuning van GPS/GLONASS/Galileo/QZSS
• Ondersteuning van EASYTM zelf gegenereerde baanvoorspelling
• Ondersteuning van EPOTM-baanvoorspelling
• Ondersteuning van SBAS-varianten (WAAS, EGNOS, GAGAN, MSAS)
• Ondersteuning voor het verwijderen van verstoringen
• Een geluidsvrije versterker is geïntegreerd

Interfaces
• Seriële interfaces
- UART
• Digitaal I/O
- Invoer EINT0
- Puls per seconde (PPS)
• Protocolen
- NMEA
- PMTK.

Producten voor de evaluatie van steun
• SIM68 EVB KIT met USB V2.0 full speed interface

Elektrische gegevens
• Stroomvoorziening: +2,8V ~4,3V
• Back-upvermogen: +2,3 V ~ 4,6 V
• Energieverbruik2,6
- Verwerving: 25mA
- 21mA.
- AlwaysLocateTM: 340uA
- Back-up: 14 μA
• Antennetype
- Actief en passief
• Vermogen van de antenne
- Externe of interne VCC_RF

Prestatiegegevens
• Type ontvanger
- 33 tracking / 99 acquisition-kanaal GNSS ontvanger
• Maximaal updatepercentage
- 10Hz.
• Gevoeligheid1
- Tracking: -165 dBm
- Herverwerving: -160 dBm
- Koude start: -148 dBm
• Tijd-tot-eerste-oplossing
- Koud begin: 28s
- Warme start: 26s.
- Warmstarten: < 1 s
- EPO Assist: 13s (CTTFF)
• Precies
- Automatische positie 3: < 2,5 m CEP
- Snelheid 4: 0,1 m/s.
• Werktemperatuur5: -40°C~ + 85°C

Certificaat
• CE
• A-TICK





1.Demonstreerd in het boek
2.Alle SV @ 130 dBm, GPS- en GLONASS-modus
3.50% 24 uur statisch, -130 dBm, GPS & GLONASS modus
4.50% @ 30 m/s
5- Bij -40.°C~ 30°C, zal de gevoeligheid enigszins erger zijn
6.@3.3V met een passieve antenne
